Описание

НОВЫЙ ВИД УПРАВЛЕНИЯ УСТАНОВКАМИ CloudHMI

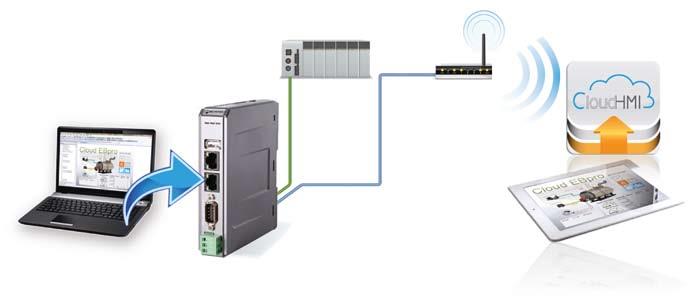

CloudHMI - архитектура человеко-машинного интерфейса (HMI), которая разбивается на две части: сервер и устройство визуализации.  Серверное устройство типа Weintek cMT-SVR-100 соединено с контроллером установки CLIMATE  через двухпроводной интерфейс RS-485 и осуществляет преобразование протоколов, регистрацию данных и событий, рецептуру, обслуживает базу данных, выполняет макрокоманды и т.д. Подключение к Интернету сервера cMT-SVR-100 осуществляется стан­дартным кабелем через разъём RJ-45 одного из двух портов 1000BASE-T Ethernet.

Функции визуализации полностью интегрированы в устройство визуализации при помощи мощного программного обеспечения CloudHMI. При этом CloudHMI не только  наследует преимущества традиционного HMI, но и  также предлагает передовую систему визуализации, соединенную  с облачной технологией.

В качестве устройства визуализации может  использоваться специализированный клиентский интерфейс Weintek cMT-iV5 или операторская панель на базе планшета iPad, планшета с ОС Android или планшета с ОС Windows 7 и выше. Также в качестве операторской панели может использоваться смартфон с ОС Android, iOS или Windows при условии, что разрешение тако­го смартфона соответствует или выше разрешения 1024x748 (фиксированное разрешение проекта для сервера cMT-SVR-100). Если разрешение ниже указанного, возможно неполное отображение окон проекта и/или искажение пропорций окон, рисунков и шрифтов. Анализ рынка смартфонов показывает, что такому требованию соответствует большое количество моделей на платформе Android в широком ценовом диапазонеНа базе iOS этому требова­нию соответствуют iPhone 6 и выше, то есть 6 Plus, 6s,  и 6s Plus (iPhone 5s имеет разрешение ниже требуемого1136х640). На основе Windows Mobile также выбор невелик, фактически этому требованию соответствует лишь две модели Microsoft - Lumia 950 и Lumia 950 XL, так как модели типа Lumia 550 и Lumia 640 и прочие имеют разрешение 1280х720 и ниже.

Таким образом, система управления включает установку CLIMATE, сервер  cMT-SVR-100, под­ключенный к контроллеру установки и к сети Интернет, и планшет или смартфон с операци­онными системами iOS6 и выше или Android 4 и выше или Windows 7 и выше с соответствую­щим разрешением (не ниже 1024х748) и установленным бесплатным программ­ным обеспечением CloudHMI  (cMT Viewer и Easy Access). При первом подключении план­шета или смартфона произойдёт загрузка проекта с сервера. Перезагрузка сервера происхо­дит каждый раз при изменении проекта. К одному серверу одновременно можно подключить до трёх планшетов или смартфонов с разными операционными системами. С одного планше­та или смартфона можно контролировать работу до трёх серверов одновременно.

Основные возможности:

Эффективность: все операции с данными и коммуникационные процессы выполняет  cMT-SVR, тогда как планшет или смартфон используются только для отображения, контроля и управления.

Надежность: отсутствие LCD монитора и сенсорной панели позволяет установить cMT-SVR в самых разнообразных условиях окружающей среды промышленных производств. Мобильность: при помощи планшета или смартфона можно узнать о состоянии процесса в любое время и в любом месте.

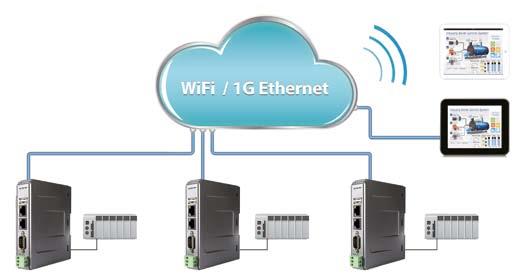

Гибкость: в одно и то же время один планшет или смартфон может быть соединен с тремя cMT-SVR и один cMT-SVR с тремя планшетами или смартфонами .

Визуализация:  отличное качество изображения дисплея планшета или смартфона.

Хранение: большой объем оперативной и flash памяти для записи данных, рецептов и т.д. Программное обеспечение: CloudHMI бесплатно доступно для iPad/iPhone в приложении App Store, cMT-SVR программируется при помощи EasyBuilderPro.

CMT-SVR-100 Серверное устройство





Два Gigabit Ethernet порта

•        Поддержка E-mail

•        Компактный дизайн, монтаж на DIN-рейку

•        Встроенная Flash память 256 Mб

•        Слот для SD-карты для расширения памяти

•        1 порт USB хост

•        Поддержка MPI 187.5K

•        Безвентиляторная система охлаждения

•        Внутренняя изоляция питания

Спецификация cMT-SVR-100

Дисплей Размер экрана проекта 1024x748  или 1004x768 (портретный режим)

Встроенная память

ОЗУ 256 Мб Flash 256 Мб Процессор ARM Cortex A8 600 МГц

Порты ввода/вывода

Слот для SD-карт SD/SDHC

USB Хост USB 2.0 x 1

USB Клиент Нет

Ethernet 10/100/1000M x 2

COM порты COM1 RS-232, COM2 RS-485 2W/4W, COM3 RS-485 2W

CAN Bus Нет

HDMI Нет

Часы реального времени встроенные (CR1225 3V литиевая батарея)

Питание

Входное напряжение 24±20% В постоянного тока

Потребляемая мощность 230 мA, 24 В

Изоляция питания встроенная

Напряжение сопротивление ~500 В (1 мин)

Сопротивление изоляции превышает 50 MОм на ~500 В

Характеристики

Выносливость  вибрации От 10 до 25 Гц (X, Y, Z направления 2G 30 минут) Корпус Пластиковый Размеры 130 x 115 x 27 мм

Вес около 0.18 кг

Монаж на 35 мм DIN-рейку

Рабочая температура -20° ~ 55°C

Температура хранения -20° ~ 70°C

Относительная влажность 10% ~ 90% RH (без конденсации)

Программное обеспечение EasyBuilder Pro V4.00.01 или более поздней версии.
