iClimate 067

Оставить заявку
Ваш менеджер
Селезнев Сергей Сергеевич
+7 (495) 500 07 85 доб.570

Описание

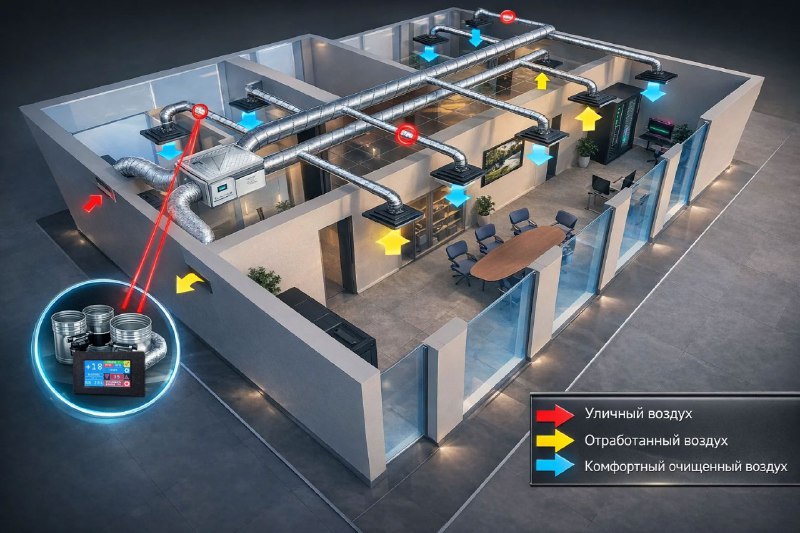

Принцип монтажа установки iCLIMATE



СХЕМЫ РАБОТЫ

iClimate  067

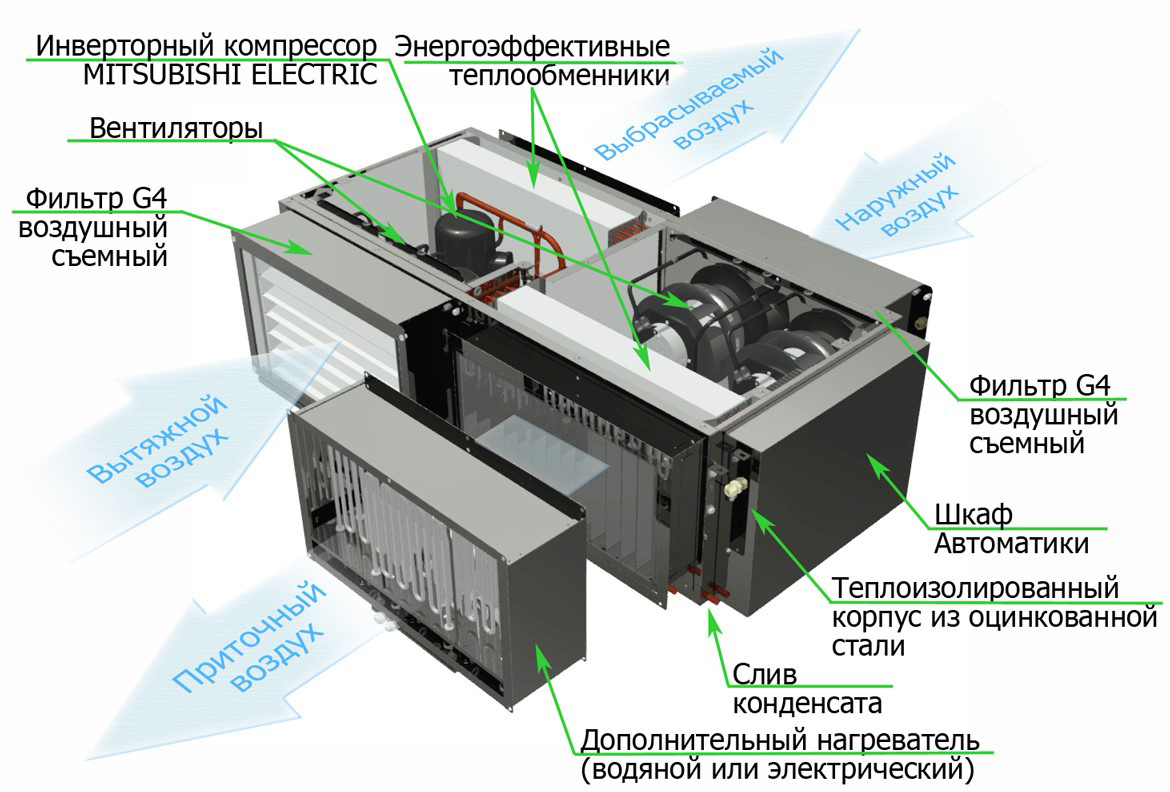

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ









ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Единица



измерения

iCLIMATE 067

Производительность по воздуху

Номинальная

Расход воздуха/

м3/час /Па

5000/400

 давление

Расход воздуха

л/с

1389

Максимальная

Расход воздуха

м3/час

6000

Расход воздуха

л/с

1670

Охлаждение приточного воздуха



кВт

6,5-30,72

Холодильная мощность (1)

Btu/ч

22178-104816



USTR

1,85-8,73

Подогрев приточного воздуха



кВт

7,8-36,17

Тепловая мощность (2)

Btu/ч

26613-123412



USTR

2,21-10,28

Коэффициенты энергоэффективности

COP



2,33 - 5,02

EER



1,88 - 3,09

Потребляемая мощность компрессорами

Режим «охлаждение»

кВт

1,95-8,71

Режим «нагрев»

кВт

1,57-4,88

Номинальное потребление

кВт

5,25

Потребляемая мощность вентиляторами

Максимальная

кВт

2,33

Минимальная

кВт

0,16

Мощность дополнительного нагрева (3)

Электрическими нагревателями (ТЭНами)

Максимальная (2)

кВт

24 (3ф)

Калорифером (горячая вода 90/70 °С)

Номинальная (4)

кВт

75

Максимальная (5)

кВт



90





Габаритные размеры

Высота

мм



691

Ширина

мм



1719

Длина (по ходу воздуха с доп. блоками)

мм



1317

Масса установки

кг



198

(с дополнительными блоками)

Присоединительные размеры

мм



700х600

Диаметр выхода слива конденсата

мм



16

Максимальная потребляемая мощность

Установка с дополнительным электрическим нагревателем

При работе на нагрев

кВт



31,21

 (с учетом ТЭН)

При работе

кВт



11,04

 на охлаждение

Установка с дополнительным водяным нагревателем

При работе на нагрев

кВт



7,21

При работе

кВт



11,04

на охлаждение

Фреон (R410A)

гр



4500

Количество конденсата

л/ч



12

(при 25 оС, 70 % отн. влажн.)

Уровень шума через корпус на расстоянии 1 м не более dB (A) (8)

db (A)



59

Электропитание установки





380В (3ф)

Класс фильтрации воздушных фильтров

G4

Степень защиты оболочки

IP 44

Тип используемых вентиляторов

Центробежный вентилятор со встроенным ЕС- двигателем

Управление установкой

Автоматическое микропроцессорное через пульт с ЖКИ дисплеем

(1) – При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.

(2) – При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.

(3)– В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).

(4) - При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.

(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.

(6) – 1ф под заказ.

(7) – 250 мм под заказ.

(8) – +/- 3 dB(А), при размещении под фальш-потолком или применении дополнительных мер по шумоглушению.

(9) – При t нар. -10°С

* – С правом на технические изменения.

** Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термоста
