iClimate 050+

Оставить заявку
Ваш менеджер
Селезнев Сергей Сергеевич
+7 (495) 500 07 85 доб.570

Описание

Принцип монтажа установки iCLIMATE



СХЕМЫ РАБОТЫ

iClimate  050+

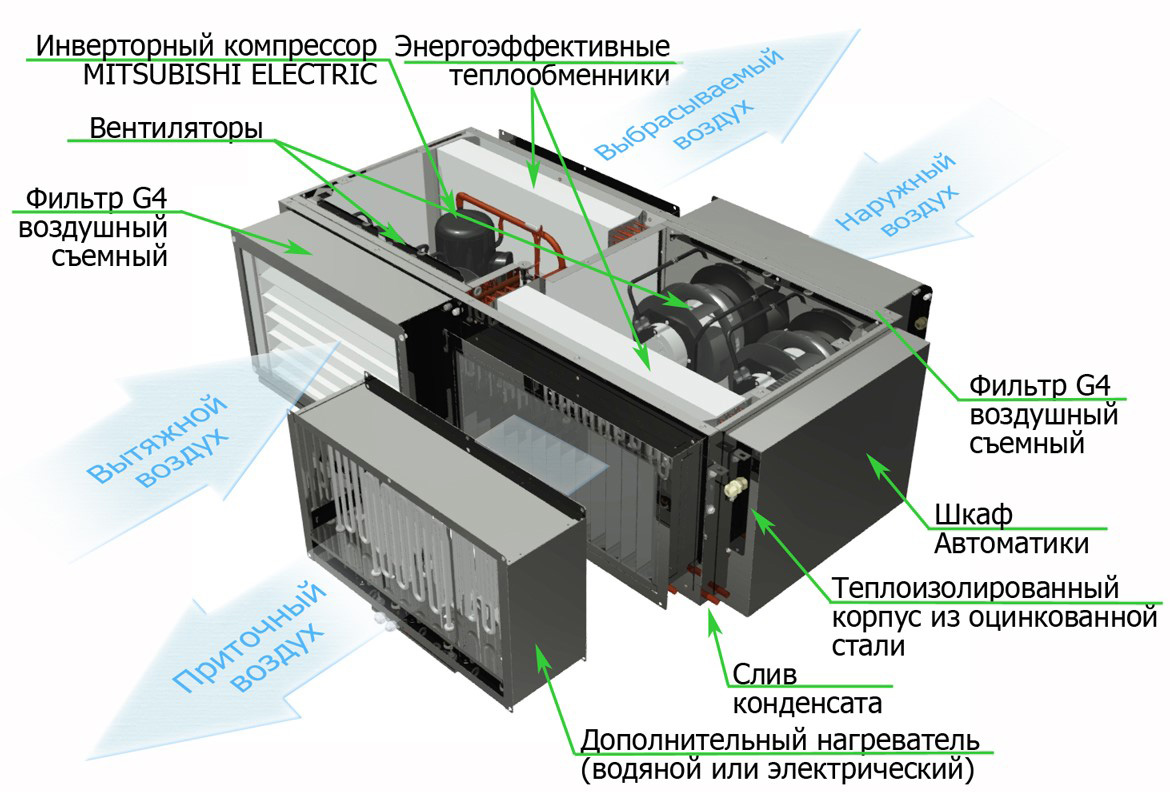

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ







ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Единица





измерения

iCLIMATE 050+



Производительность по воздуху



Номинальная

Расход воздуха/

м3/час /Па

4500/230



 давление



Расход воздуха

л/с

1250



Максимальная

Расход воздуха

м3/час

5000



Расход воздуха

л/с

1389



Охлаждение приточного воздуха





кВт

4,24-26,8



Холодильная мощность (1)

Btu/ч

14466-91441





USTR

1,2-7,62



Подогрев приточного воздуха





кВт

6,52-28,5



Тепловая мощность (2)

Btu/ч

22246-97242





USTR

1,85-8,11



Коэффициенты энергоэффективности



COP



2,06 - 5,35



EER



1,93 - 3,02



Потребляемая мощность компрессорами



Режим «охлаждение»

кВт

1,54-7,1



Режим «нагрев»

кВт

1,17-3,34



Номинальное потребление

кВт

4,16



Потребляемая мощность вентиляторами



Максимальная

кВт

1,98



Минимальная

кВт

0,16



Мощность дополнительного нагрева (3)



Электрическими нагревателями (ТЭНами)

Максимальная (2)

кВт

18 (3ф)



Калорифером (горячая вода 90/70 °С)

Номинальная (4)

кВт

65



Максимальная (5)

кВт

74






Габаритные размеры



Высота

мм



505



Ширина

мм



1708



Длина (по ходу воздуха с доп. блоками)

мм



1206



Масса установки

кг



170



(с дополнительными блоками)



Присоединительные размеры

мм



700х400



Диаметр выхода слива конденсата

мм



16



Максимальная потребляемая мощность



Установка с дополнительным электрическим нагревателем

При работе на нагрев

кВт



23,02



 (с учетом ТЭН)



При работе

кВт



8,78



 на охлаждение



Установка с дополнительным водяным нагревателем

При работе на нагрев

кВт



5,02



При работе

кВт



8,78



на охлаждение



Фреон (R410A)

гр



3200



Количество конденсата

л/ч



10,5



(при 25 оС, 70 % отн. влажн.)



Уровень шума через корпус на расстоянии 1 м не более dB (A) (8)

db (A)



57



Электропитание установки





380В (3ф)



Класс фильтрации воздушных фильтров

G4



Степень защиты оболочки

IP 44



Тип используемых вентиляторов

Центробежный вентилятор со встроенным ЕС- двигателем



Управление установкой

Автоматическое микропроцессорное через пульт с ЖКИ дисплеем



(1) – При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.

(2) – При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.

(3)– В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).

(4) - При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.

(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.

(6) – 1ф под заказ.

(7) – 250 мм под заказ.

(8) – +/- 3 dB(А), при размещении под фальш-потолком или применении дополнительных мер по шумоглушению.

(9) – При t нар. -10°С

* – С правом на технические изменения.

** Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термоста
