iClimate 042+

Оставить заявку
Ваш менеджер
Прохоров Иван Николаевич
+7 (495) 500-07-85 доб. 535 GSM: +7 (915) 277-55-42

Описание



Принцип монтажа установки iCLIMATE



СХЕМЫ РАБОТЫ

iClimate 042+

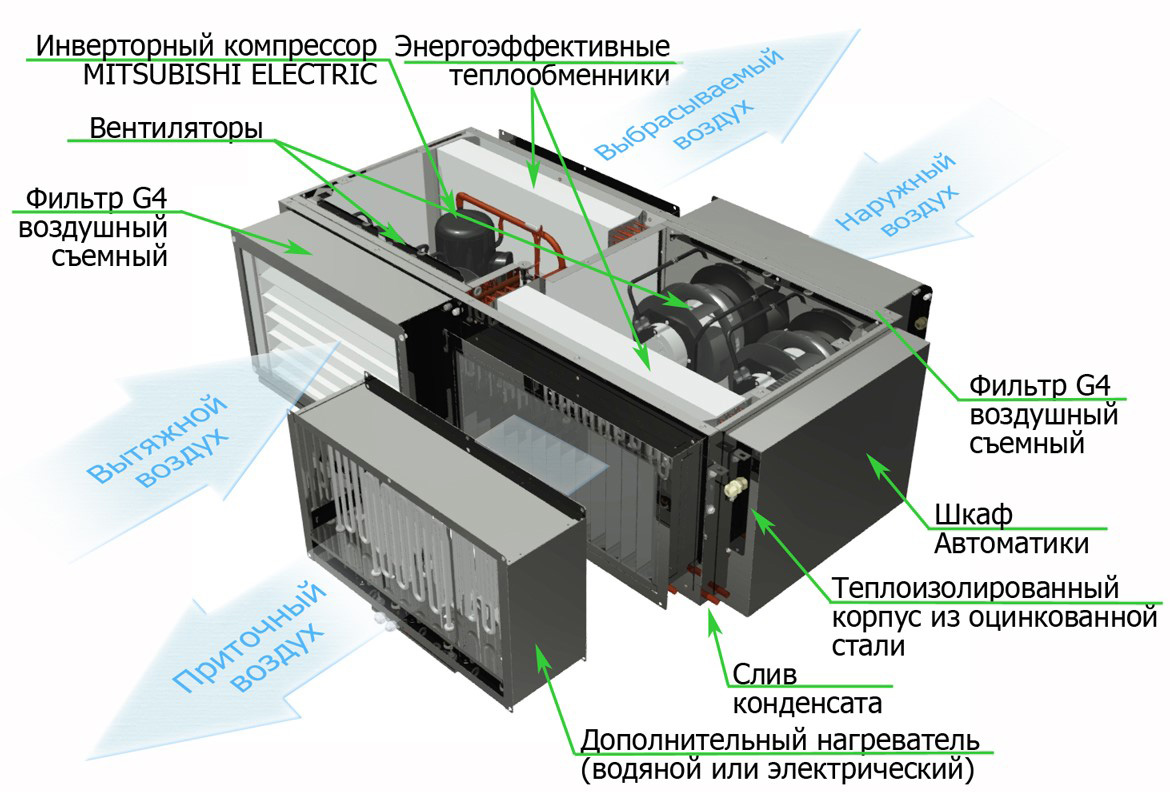

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Единица

iCLIMATE 042+



измерения



Производительность по воздуху



Номинальная

Расход воздуха/

м3/час /Па

2200/250



 давление



Расход воздуха

л/с

611



Максимальная

Расход воздуха

м3/час

3000



Расход воздуха

л/с

833



Охлаждение приточного воздуха





кВт

2,77-13,8



Холодильная мощность (1)

Btu/ч

9451-47086





USTR

0,78-3,92



Подогрев приточного воздуха





кВт

3,21-16,83



Тепловая мощность (2)

Btu/ч

10952-57423





USTR

0,91-4,79



Коэффициенты энергоэффективности



COP



2,15 - 4,62



EER



1,97 - 3,36



Потребляемая мощность компрессорами



Режим «охлаждение»

кВт

1,07-3,14



Режим «нагрев»

кВт

0,83-2,69



Номинальное потребление

кВт

1,56



Потребляемая мощность вентиляторами



Максимальная

кВт

0,96



Минимальная

кВт

0,09



Мощность дополнительного нагрева (3)



Электрическими нагревателями (ТЭНами)

Максимальная (2)

кВт

8  (3ф)



Калорифером (горячая вода 90/70 °С)

Номинальная (4)

кВт

33



Максимальная (5)

кВт

45






Габаритные размеры



Высота

мм

437



Ширина

мм

1539



Длина (по ходу воздуха с доп. блоками)

мм

1033



Масса установки

кг

134



(с дополнительными блоками)



Присоединительные размеры

мм

600х300



Диаметр выхода слива конденсата

мм

16



Общая потредляемая мощность



Установка с дополнительным электрическим нагревателем

При работе на нагрев

кВт

11,65



 (с учетом ТЭН)



При работе

кВт

4,1



 на охлаждение



Установка с дополнительным водяным нагревателем

При работе на нагрев

кВт

3,65



При работе

кВт

4,1



на охлаждение



Фреон (R410A)

гр

2200



Количество конденсата

л/ч

6



(при 25 оС, 70 % отн. влажн.)



Уровень шума через корпус на расстоянии 1 м не более dB (A) (8)

db (A)

52



Электропитание установки



380В (3ф)



Класс фильтрации воздушных фильтров

G4



Степень защиты оболочки

IP 44



Тип используемых вентиляторов

Центробежный вентилятор со встроенным ЕС- двигателем



Управление установкой

Автоматическое микропроцессорное через пульт с ЖКИ дисплеем



(1) – При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.

(2) – При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.

(3)– В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).

(4) - При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.

(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.

(6) – 1ф под заказ.

(7) – 250 мм под заказ.

(8) – +/- 3 dB(А), при размещении под фальш-потолком или применении дополнительных мер по шумоглушению.

(9) – При t нар. -10°С

* – С правом на технические изменения.

** Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термоста
