iClimate 038

Оставить заявку
Ваш менеджер
Прохоров Иван Николаевич
+7 (495) 500-07-85 доб. 535 GSM: +7 (915) 277-55-42

Описание

Принцип монтажа установки iCLIMATE



СХЕМЫ РАБОТЫ

iClimate  038

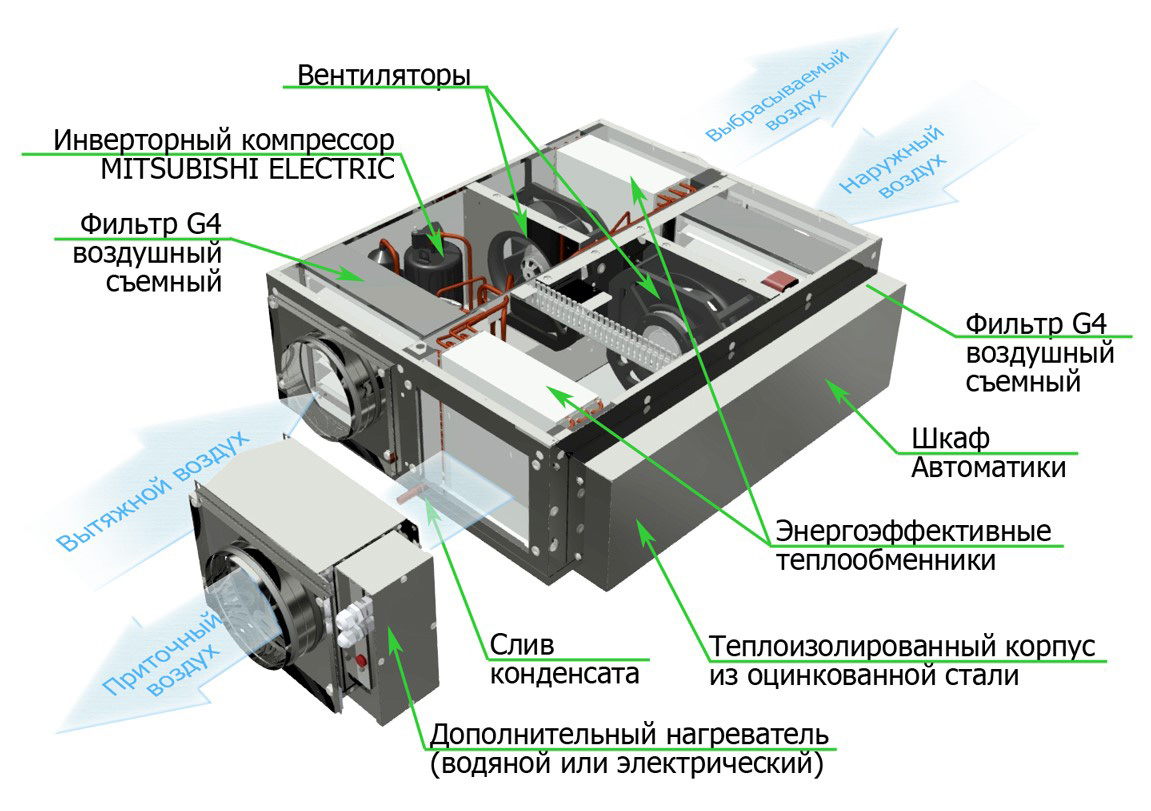

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование параметра

Единица



измерения

iCLIMATE  038





Производительность по воздуху

Номинальная

Расход воздуха/ давление

м3/час/ Па

1200/100

Расход воздуха

л/с

333

Максимальная

Расход воздуха

м3/час

1300

Расход воздуха

л/с

361

Охлаждение приточного воздуха



кВт

1,52-8,01

Холодильная мощность (1)

Btu/ч

5186-27330



USTR

0,42-2,27

Подогрев приточного воздуха



кВт

1,55-8,82

Тепловая мощность (2)

Btu/ч

5288-30094



USTR

0,44-2,51

Коэффициенты энергоэффективности

COP



2,12 - 5,58

EER



2,08 - 3,34

Потребляемая мощность компрессорами

Режим «охлаждение»

кВт

0,5-2,1

Режим «нагрев»

кВт

0,46-0,99

Номинальное потребление

кВт

1,14

Потребляемая мощность вентиляторами

Максимальная

кВт

0,36

Минимальная

кВт

0,02

Мощность дополнительного нагрева(3)

Электрическими нагревателями (ТЭНами)

Максимальная (2)

кВт

6 (3ф) (6)

Калорифером (горячая вода 90/70 °С)

Номинальная (4)

кВт

18

Максимальная (5)

кВт

20

Габаритные размеры

Высота

мм

394

Ширина

мм

1063

Длина (по ходу воздуха с доп. блоками)

мм

1380

Масса установки

кг

97

(с дополнительными блоками)

Присоединительные размеры

мм

315(250) (7)

Диаметр выхода слива конденсата

мм

16

Максимальная потребляемая мощность

Установка с

При работе на нагрев

кВт

7,35

дополнительным электрическим нагревателем

(с учетом ТЭН)



При работе

кВт

2,46



на охлаждение

Установка с

При работе на нагрев

кВт

1,35

дополнительным водяным

 нагревателем

При работе

кВт

2,46



на охлаждение

Фреон (R410A)

гр

1300

Количество конденсата

л/ч

4

(при 25 оС, 70 % отн. влажн.)

Уровень шума через корпус

db (A)

47

на расстоянии 1 м не более db (A) (8)

Электропитание установки



220В (1ф)

Класс фильтрации воздушных фильтров

G4

Степень защиты оболочки

IP44

Тип используемых вентиляторов

Центробежный вентилятор со встроенным ЕС-двигателем

Управление установкой

Автоматическое микропроцессорное через пульт с ЖКИ дисплеем



(1) – При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.

(2) – При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.

(3) – В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).

(4) - При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.

(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.

(6) – 1ф под заказ.

(7) – 250 мм под заказ.

(8) – +/- 3 dB(А), при размещении под фальш-потолком или применении дополнительных мер по шумоглушению.

* – С правом на технические изменения.

** – Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термостат
