Описание

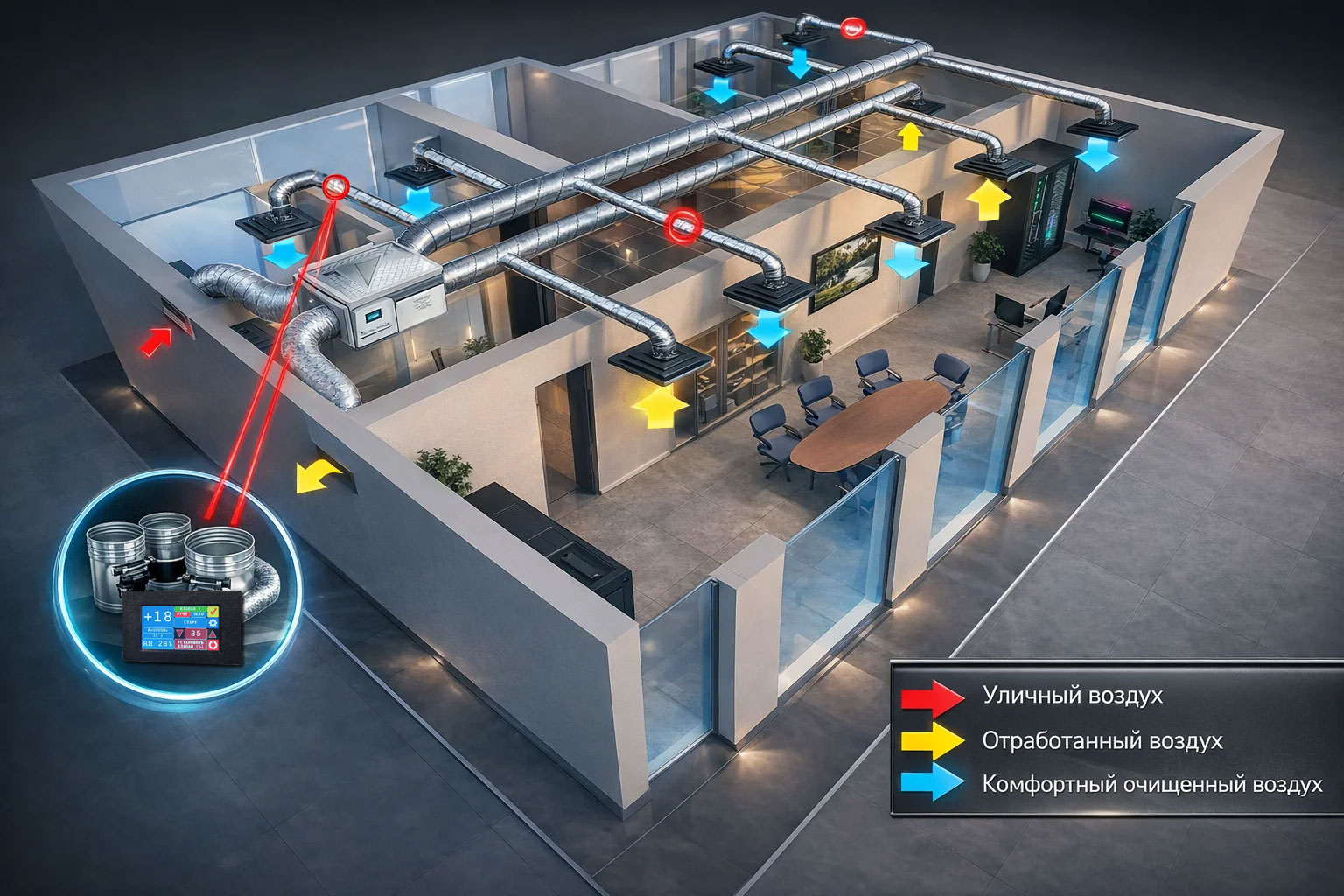

Принцип монтажа установки iCLIMATE



СХЕМЫ РАБОТЫ

iClimate 025

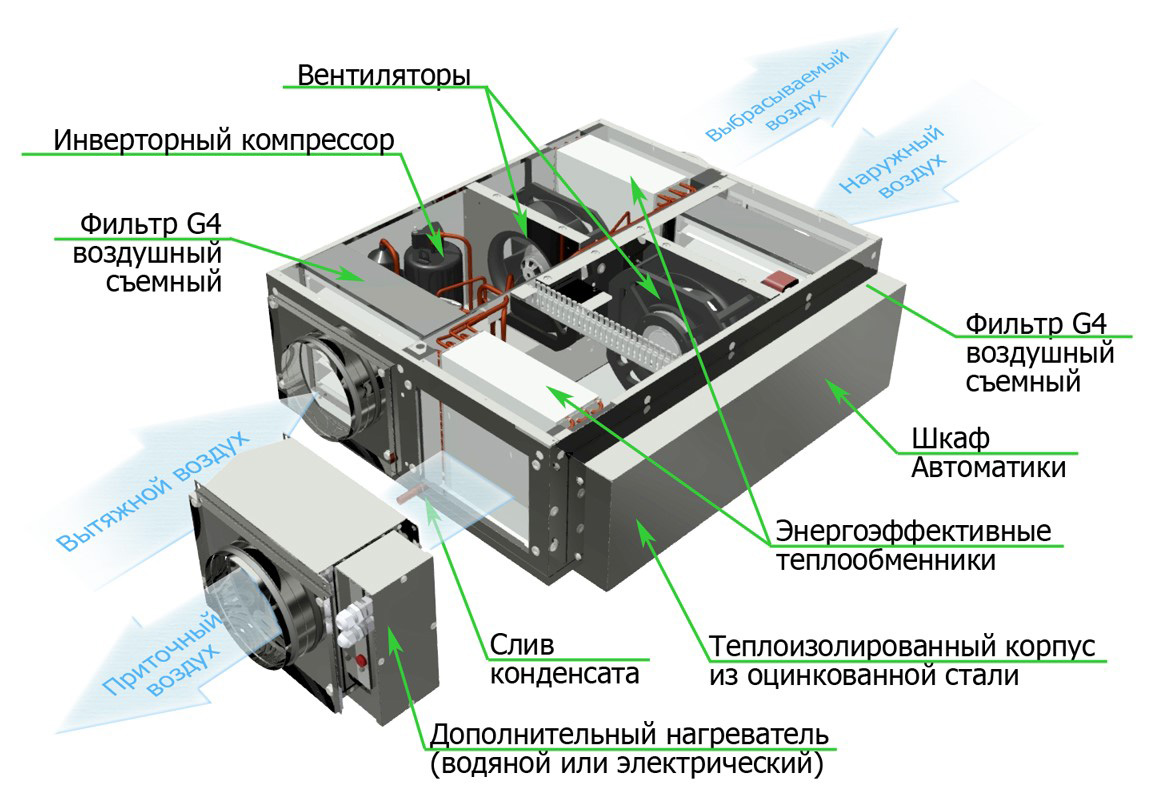

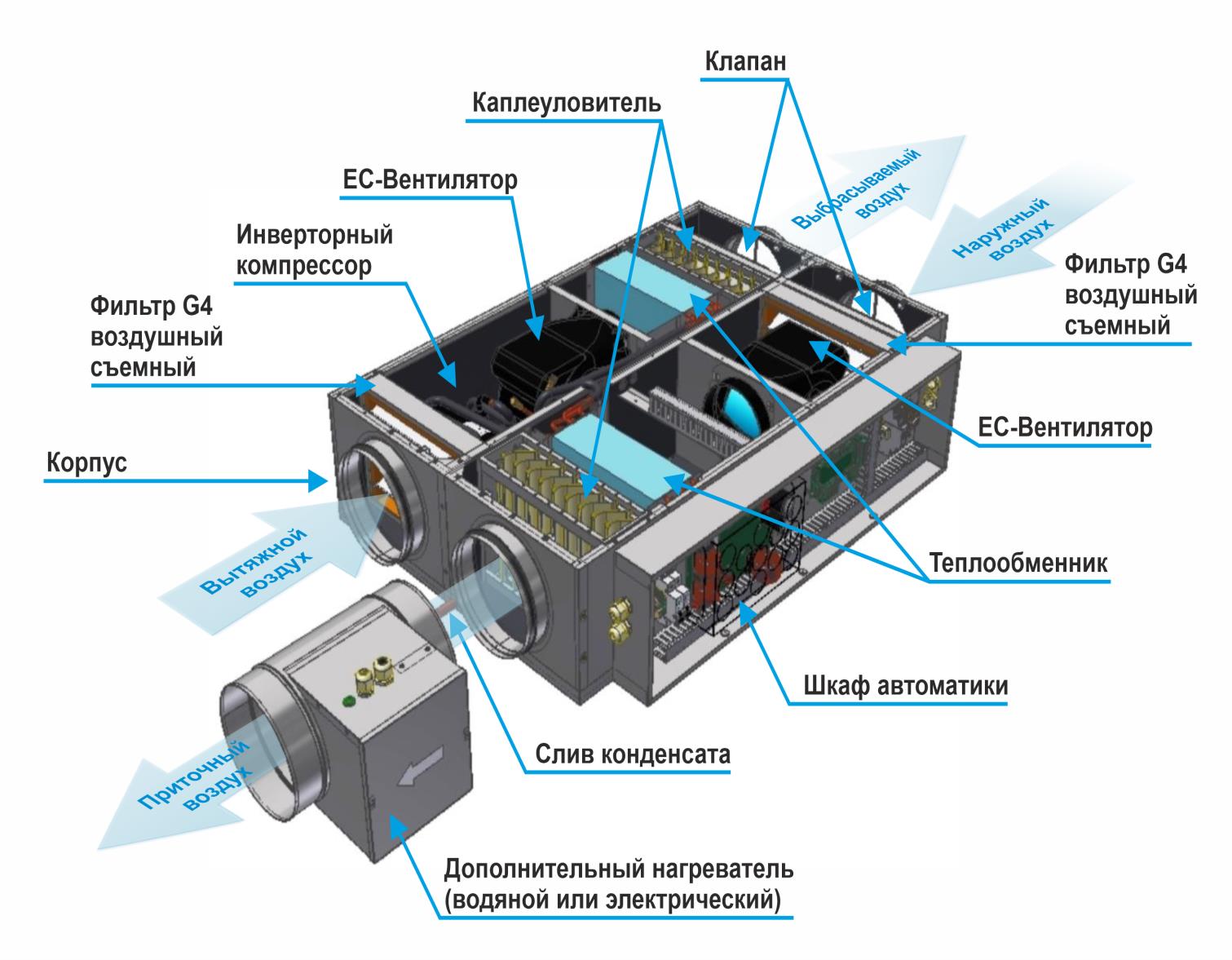

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ



ТЕХНИЧЕСКИЕ ХАРАКТЕИСТИКИ



Наименование параметра

Единица



измерения

iCLIMATE 025





Производительность по воздуху

Номинальная

Расход воздуха/ давление

м3/час/ Па

600/250

Расход воздуха

л/с

166

Максимальная

Расход воздуха

м3/час

700

Расход воздуха

л/с

194

Охлаждение приточного воздуха



кВт

0,94-2,55

Холодильная мощность (1)

Btu/ч

3207-8701



USTR

0,27-0,72

Подогрев приточного воздуха



кВт

1,11-3,02

Тепловая мощность (2)

Btu/ч

3787-8564



USTR

0,32-0,71

Коэффициенты энергоэффективности

COP



1,9 - 4,08

EER



1,8- 3,03

Потребляемая мощность компрессорами

Режим «охлаждение»

кВт

0,2-0,585

Режим «нагрев»

кВт

0,15-0,41

Номинальное потребление

кВт

0,585

Потребляемая мощность вентиляторами

Максимальная

кВт

0,33

Минимальная

кВт

0,01

Мощность дополнительного нагрева(3)

Электрическими нагревателями (ТЭНами)

Максимальная (2)

кВт

4 (1ф)

Калорифером (горячая вода 90/70 °С)

Номинальная (4)

кВт

9

Максимальная (5)

кВт

11

Наименование параметра

Единица



измерения

iCLIMATE 025





Габаритные размеры

Высота

мм

261

Ширина

мм

536

Длина (по ходу воздуха с доп. блоками)

мм

1100

Масса установки

кг

55

(с дополнительными блоками)

Присоединительные размеры

мм

200

Диаметр выхода слива конденсата

мм

16

Максимальная потребляемая мощность

Установка с

При работе на нагрев

кВт

4,74

дополнительным электрическим нагревателем

(с учетом ТЭН)



При работе

кВт

0,92



на охлаждение

Установка с

При работе на нагрев

кВт

0,74

дополнительным водяным

 нагревателем

При работе

кВт

0,92



на охлаждение

Фреон (R410A)

гр

700

Количество конденсата

л/ч

2

(при 25 оС, 70 % отн. влажн.)

Уровень шума через корпус

db (A)

43

на расстоянии 1 м не более db (A) (8)

Электропитание установки



220В (1ф)

Класс фильтрации воздушных фильтров

G4





(1) – При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.

(2) – При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.

(3) – В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).

(4) - При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.

(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.

(6) – 1ф под заказ.

(7) – 250 мм под заказ.

(8) – +/- 3 dB(А), при размещении под фальш-потолком или применении дополнительных мер по шумоглушению.

* – С правом на технические изменения.

** – Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термостат
